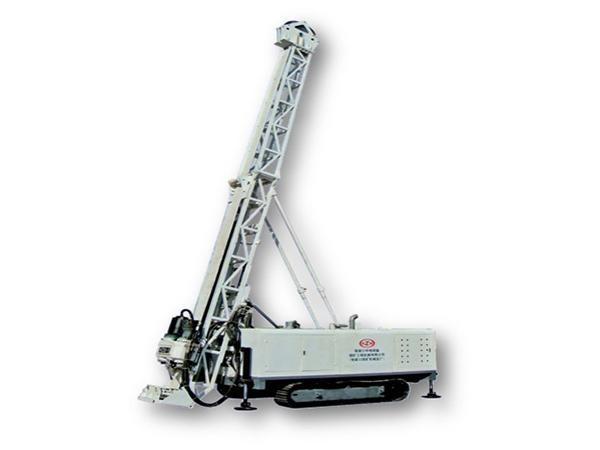

Perforadora de núcleos HCDU-5
Nuestra perforadora HCDU-5 es útil para la perforación de núcleos con diamante. Ha sido desarrollada de forma independiente sobre la base de equipos para la extracción de núcleos similares. Por otro lado, es un equipo geológico adecuado para la perforación de agujeros de profundidad media.
Parámetros| Parámetros básicos | Profundidad de perforación | BC(55.6mm)1800(m) NC(69.9mm)1500(m) HC(88.9mm)1000(m) |
| Modelo del motor diesel | Cummins 6BTA5.9-C180 5.9L/6 cilindro turboalimentado refrigerado por agua | |
| Potencia/Velocidad de rotación nominal | 132kw/2200 r/min | |
| Cabezal de perforación | 1ra marcha (Velocidad de rotación/Par) | 0-388 r/min /3600-1800Nm |
| 2da marcha (Velocidad de rotación/Par) | 0-1240 r/min /1100-550Nm | |
| Diámetro del husillo principal | φ95mm | |
| Método de ajuste de velocidad | Motor de velocidad variable y transmisión final para ajuste de velocidad | |
| Mandril hidráulico | Tipo de estructura | Sujeción de muelle, apertura hidráulica |
| Fuerza de sujeción | 200kN | |
| Número de revestimientos | 5 (desprendibles) | |
| Sistema de alimentación | Carrera del eje | 3300mm |
| Fuerza de alimentación | 45kN | |
| Fuerza de tracción | 125kN | |
| Ángulo de giro del mástil | 90-45 grados | |
| Altura del tubo de perforación | 3m×2 | |
| Sistema hidráulico | Flujo/Presión de la bomba principal | 156L/min 28Mpa |
| Cabrestante principal | Alta y baja velocidad | |
| Fuerza de tracción del cable simple | 83kN 128kN | |
| Velocidad de elevación | 53m/min 34m/min | |
| Longitud del cable | 45m (Cable de acero φ24mm ) | |
| Velocidad de la primera capa del cable | 110m/min | |
| Velocidad de la capa externa del cable | 443m/min | |
| Longitud del cable | 1800m (Cable de acero φ5mm) | |
| Orugas | Velocidad 2-4km/h, capacidad de pendiente 0-20grados | |
| Dispositivo de nivelación | 4 estabilizadores hidráulicos | |
| Bomba de lodo | BW160/10 bomba de lodo de alta presión | |
| Peso total de la máquina | 9t | |
| Dimensiones externas (L×A×H) | 4100×2200×10360mm | |
| Dimensiones de la máquina durante el transporte (L×A×H) | 5400×2200×2300mm |
- Gran capacidad de elevación del cabrestante principal, fuerza de elevación de 8,3 toneladas del cable simple con una fuerza de elevación de 12 toneladas.
- · Gran fuerza de tracción del cilindro de alimentación, con una fuerza máxima de 12,5 toneladas. El ajuste de velocidad y el control de presión vienen integrados en el sistema de alimentación.
- · Ofrece un amplio rango de ajuste de la velocidad de rotación, integra el control de velocidad mecánico e hidráulico, y la velocidad máxima alcanza las 1240 rpm.
- · Su diseño general razonable con el mástil está dispuesto a lo largo del eje de la broca mejora el rendimiento y la estabilidad de la máquina.
- · La larga carrera del eje aumenta la eficiencia de perforación a la vez que reduce la ocurrencia de accidentes en los trabajos de perforación.
- · Posee un diseño modular y, por lo tanto, es fácil de cambiar y se adapta a las preferencias de los clientes.
